2023年4月19日，公司承建的陽江青洲一、二海上風電場的首套塔筒成功吊裝，為風場按期并網發電奠定了良好的基礎，同時進一步展現了公司在塔筒工藝設計和精度管控能力。
什么是風電塔筒？
風電塔筒是風力發電系統的骨架結構，對風電機組起關鍵支撐作用，同時吸收機組震動，承受葉片引起的振動荷載，是整個大風機屹立不倒的關鍵所在。
塔筒的制造工藝
本次吊裝的塔筒分為四節筒段，總長110米，重量達780噸，最大直徑8米，需約800顆高強連接螺栓，精度要求高，制作難度大，吊裝時間短。塔筒的橢圓度、直線度控制和合理裝配，也是建造過程中的難點和重點。

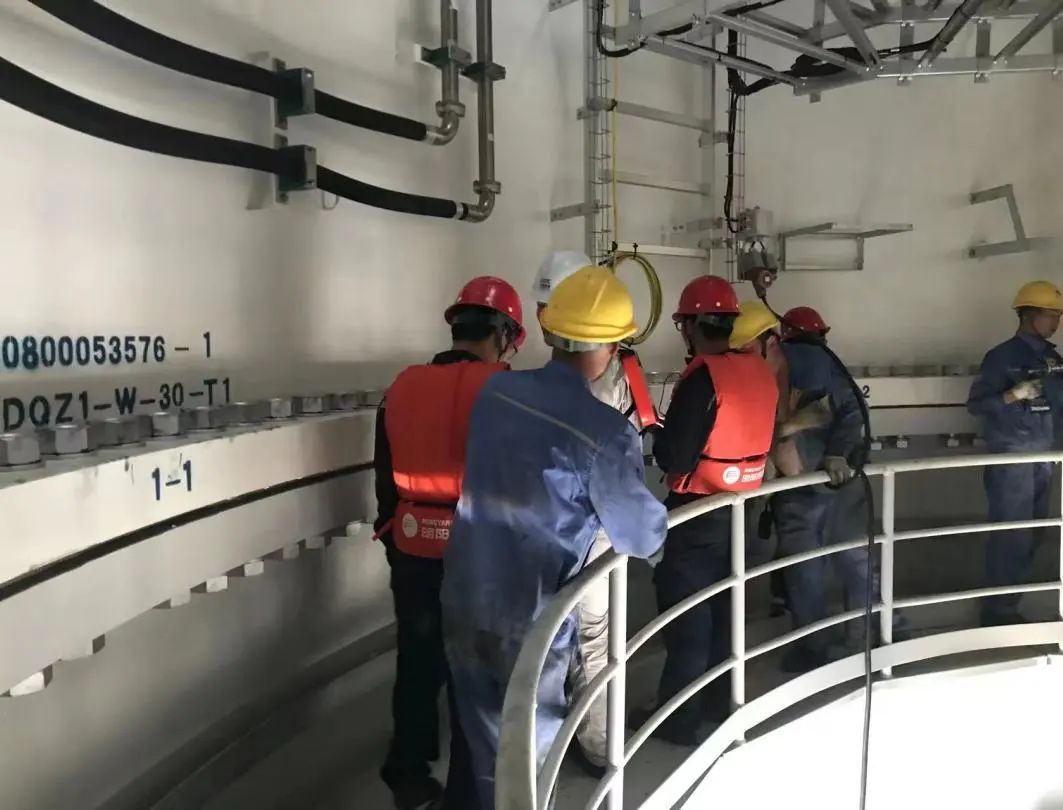

公司項目組從塔筒的設計生產到運輸?shù)跹b等方面層層把關，面對大直徑薄壁塔筒的圓度與橢圓度控制的技術難點時，組織人員突擊難點，優化生產工藝，設計調控精度工裝，最終使塔筒滿足圓度≤3mm、同軸度≤2.5mm，法蘭端圓跳度≤1mm、平面度≤1.5mm的設計要求；在塔筒運輸和吊裝時進行了專項技術交底和安全交底，全面開展隱患排查，確保塔筒運輸和吊裝工作的安全進行。
塔筒的海上吊裝

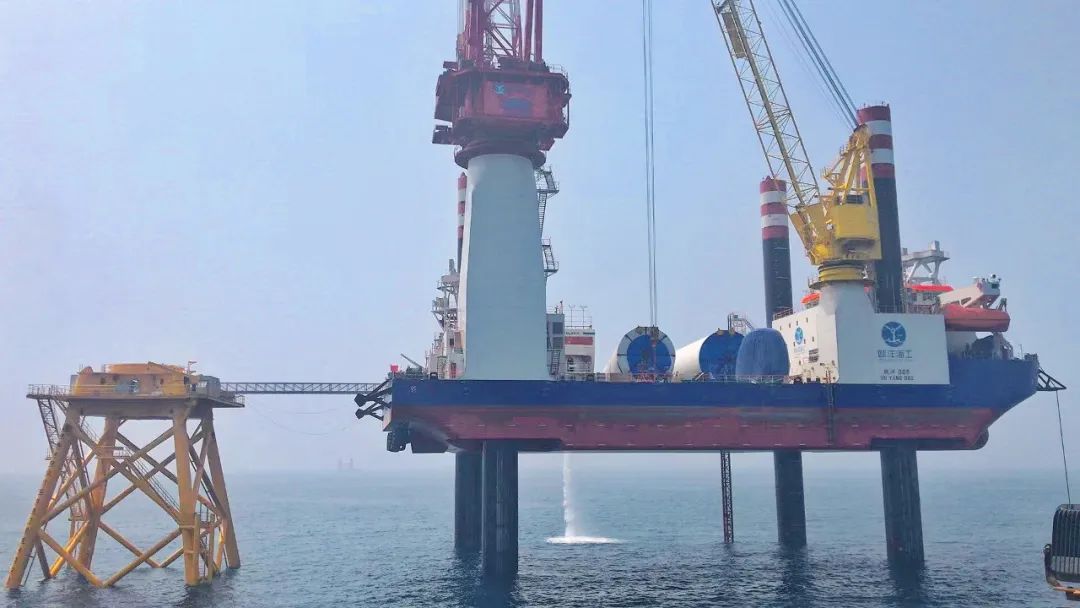

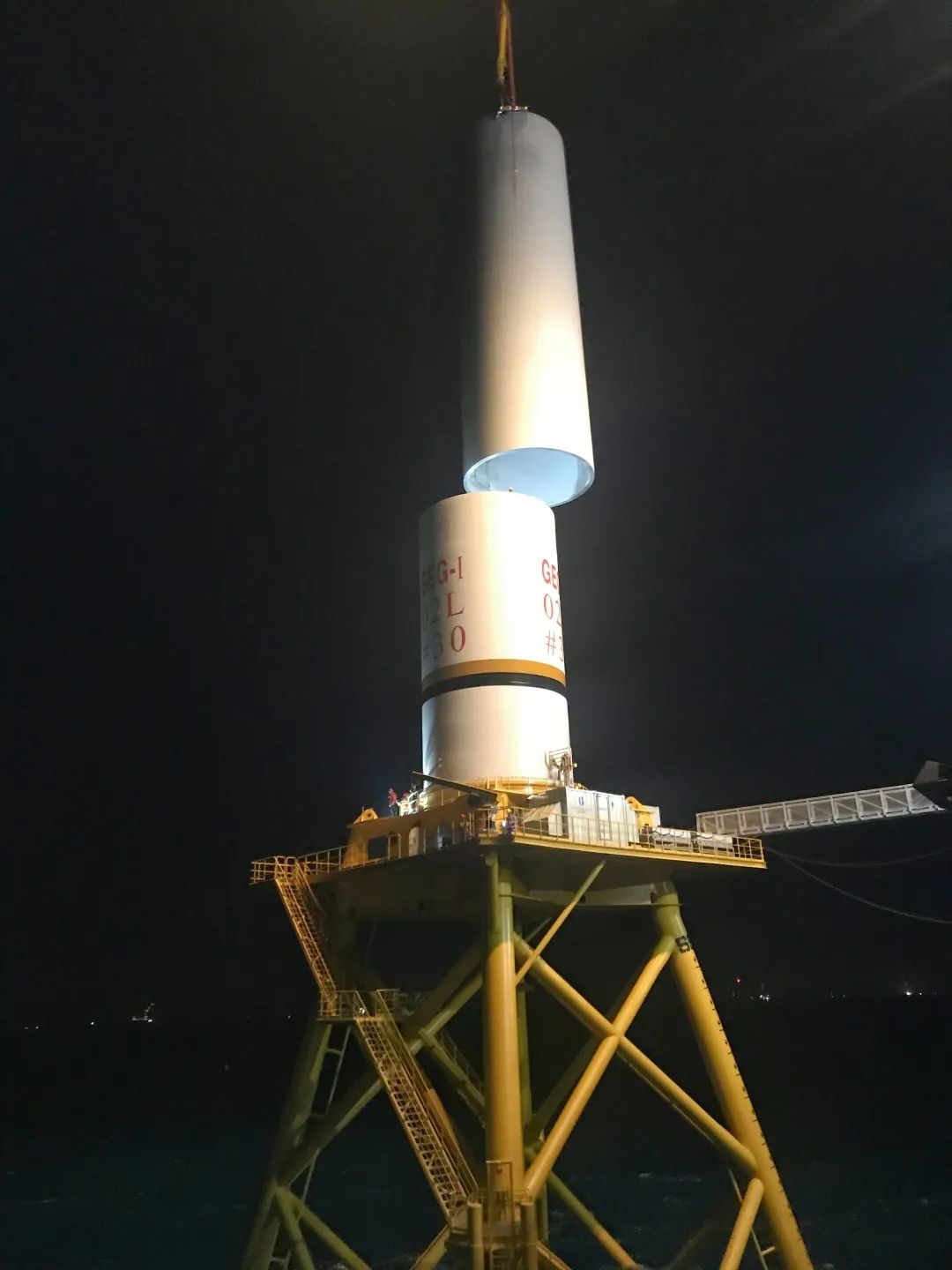

4月15日晚上，承載塔筒分段的運輸船到達陽江海上風電場后，通過四錨定位與安裝船保持安全距離，并滿足吊機的作業半徑。吊裝中，首段塔筒使用800噸主吊，180噸吊具及吊帶和塔筒之間進行連接。由于前期筒段在設計中按照標準公差，對精度進行了有效控制，現場僅用16.5小時就高效地完成了整套塔筒的安裝，相比同行業海上安裝時間大大縮減，為風機的主機、輪轂、葉片的安裝節省了大量時間。
“大直徑的塔筒很容易變形，但大家配合地很好，控制了變形，安裝太順利了！”現場的施工人員驚喜地說到。目前項目風機的主機，輪轂已安裝完成，下階段將進行葉片的吊裝。
陽江青洲一、二海上風電場的項目首套塔筒的安全運輸、停靠，塔段的順利安裝，受到業主的認可與好評，為公司今后大直徑薄壁圓管的生產建造及安裝積累了寶貴經驗，也為后續制作產品的交付奠定了堅實的基礎。
